三光機检查系统VS1000

• 簡便可靠的搬運系统
• 重複性等达+/-0.001英寸的可編程X、Y方向步進台
• 方便易用和菜單簡潔的VS1000软件系统- VS-CONTROL (包含的樹狀結構图)
• 符合人體工程學的設計为您提供簡便、舒适的操作环境
• 提供可選配件- 次品标識系统及重加工标示系统

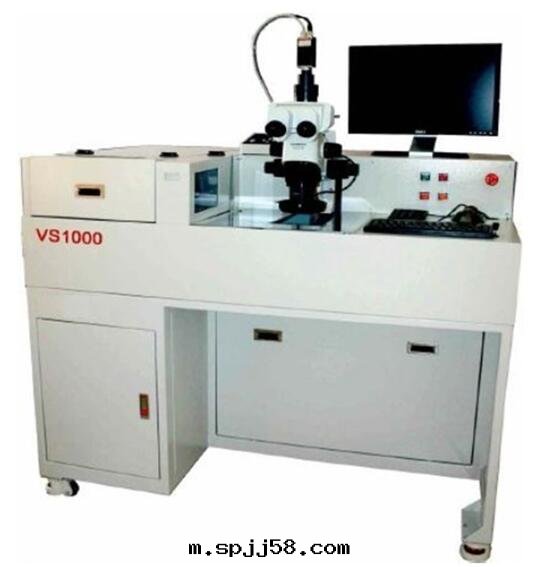

VS1000 三光機检查系统

三光機检查系统用于晶片粘貼及金線鍵合工藝後，对引線框或基闆的外觀检查。

他为您提供多種便利的功能，如自動及可編程的料盒裝填，可編程的引線框或基闆的導入，可編程的X、 Y方向步進台。在整个检查过程中，簡便及可靠性的裝料和搬運系统夾住引線框或基闆在步進台上運動。

本機附带的光學显微鏡和电腦显示系统可显示出當前的检查操作或系统中記录的數據。系统中的數據列表使您对良品率及生産工藝的數據進行研究。用戶可以使用操縱手柄、鼠标、數字鍵盤和程序中的控制按鈕对設備進行手工操作，如X、Y方向的步進，馬达的運作，程序的參數和检查的代碼等。作为可選配件，還可提供次品标識系统——可編程的斷線器、打孔器、划線器，符合人體工程學的控制台为用戶提供簡單、舒适的操作环境。

簡便可靠的搬運系统 - 整个搬運系统包括

• 适合絕大多數料盒的上下料升降機。料盒感應器在上下料时会實时检測料盒的位置以防止誤操作。

• 引線框或基闆導入裝置用来将引線框或基闆從料盒中運送到X、Y方向的步進台上。此裝置配有感應器（靈敏度可調），在沿X、Y方向運行时處于监測狀态。

• 重複性达+/-0.001英寸的可編程X、Y方向步進台，裝備了微步進驅動器和防反向間隙滾珠丝杆，提供可設定位置的前後軌道。在運行中，一对由气缸控制的夾具夾住引線框或基闆，保證检查流程順暢地完成。通过用戶接口，您可以設定並操作步進台到达所需要的检查位置，对有缺陷的産品進行标注或重加工，可以使用自動标識系统如可編程斷線器，打孔器或划線器進行标注。

•出于对安全和稳定性的要求，完整的安全和反饋系统貫穿于整个運料系统中。

•以客戶为導向，落地式的控制平台为您提供簡便、舒适的操作环境。为操作員的操作提供足够空間，以保證質量的産出。适合安裝各種類型的显微鏡，CCD摄像機及光照系统。

次品及重加工标示系统

可編程斷線裝置       为您提供两種可編程斷線裝置X、Y方向斷線器 和X、Y、Z方向斷線器。根據不同的金線高度（包括疊片）可以調节Z方向運動距離。此两種裝置有垂直放置的针或刀片，用来将指定的次品上的金線割斷。斷線器的尺寸可根據客戶要求作調整。

打孔裝置        打孔器使用打孔头及底模在引腳或基闆上打孔。作为次品标識系统，在打孔过程中对旁邊的産品不会有任何損傷。打孔器的尺寸可根據客戶要求作調整。

划線裝置 設計的划線器可以对相應的次品或重加工的産品，在引線框，基闆或指定的産品的正面或反面划出一个圆形的标記。划線器的尺寸可根據客戶要求作調整。

VS1000的软件系统使用Windows 作为基本操作平台

方便易用和菜單簡潔为VS1000软件系统 VS-CONTROL 的樹狀結構图包 含以下內容：

• 针对不同的料盒、引線框或基闆、程序和次品代碼進行方便快捷的設置。

• 为了方便用戶的使用，针对不同的操作模式有快捷的工具欄，並可動将非公制單位轉化为公制單位。

• 程序編輯里關于料盒、引線框或基闆、次品代碼編輯器的參數設置。用戶可对各參數進行确認或重置

• 检查方式包括：检查，随機抽查，或由用戶自行定義。

• 达1000个的检查結果分類，包含是否为良品和用戶自行定義的次品名及代碼。

• 检查模式可任選手動或自動模式。

• 根據不同的权限分为3个等级的密碼保護：操作員，工程师，经理。

• 其他功能如：自動检查时間設定（毫秒级）；可調的燈光強度；料盒格的位置選擇；可編程的步進模式；分區觀察方式；次品計數器；用戶自定義图形輸出方式。

• 實时图像捕捉模式（可選功能）可以自動或由用戶手動運行，将图像以JPG、BMP或TIFF格式存儲或打印出来。

• 總結報告可在系统中显示或打印出来，对工藝上良品率的觀察。此報告包括 整个流程開始及結束的时間；操作員的工号及轮班号；産品批号；每批産品所用的时間；裝入料盒的數量；裝入引線框或基闆的數量； 每小时産量；已检查及标为次品的數量；良品率打印報告时可選擇列表方式或图表方式。打印內容可選擇打印的引線框或基闆的列表或打印标有次品的引線框或基闆。

• 設備維護模式（自检图示，故障排除索引及检測）

操作系统-控制界面
