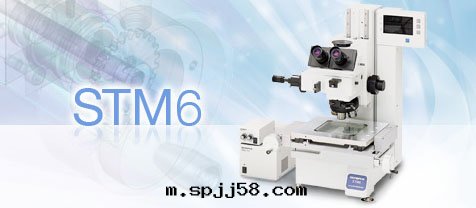

STM6显微鏡擁有亞微米级的精度，實現了通用性，可对各種零部件和电子元件進行二軸或三軸測量。
节省空間的設計和不同規格的载物台
无需選擇安裝场所，节省空間
|
节省空間的設計
|
295 mm(W)×429.4 mm(D)規格的緊湊機體不仅凝聚了多種功能，還實現了节省空間的小型化設計。
|
4種規格载物台，可以按需選用
|
粗調／细調同軸的旋轉手柄
|
可以根據用途從4種規格的载物台中選擇所需型号。50×50 mm、100×50 mm、100×100 mm三種载物台采用了粗調／细調同軸的旋轉手柄；150×100 mm载物台則采用了離合器釋放機構，使高速移動和细微的位置調整成为可能。
|
|
MM6C-CS150（150×100 mm载物台）
|
MM6C-CS100（100×100 mm载物台）
|
|
MM6C-CS100R（100×50 mm载物台）
|
MM6C-CS50（50×50 mm载物台）
|
耐用性
|
FEM分析
|
为了长时間維持儀器的精度不變，奧林巴斯開發出了堅固、不變形的高度剛性機體和载物台。在導軌上采用了能得到高直度的線性引導機構，還內置了獨創的光栅尺，确保了儀器精度的可靠性。
|
光栅尺實現了亞微米级的分辨率
|
光栅尺
|
光栅尺的精度直接影響測量显微鏡的精度。奧林巴斯采用高精度光栅尺读取系统将光學信息轉化为电信息来準确測量。此外，奧林巴斯還根據阿貝定理（需要測量的长度和标尺，在其測量方向上並排成一条直線时，誤差小）确定标尺的內置位置，減少了誤差。
|
溯源體系
從零部件到成品，所有的生産步驟都實行了嚴格的溯源體系管理。
測量显微鏡溯源體系图
注重操作性的機體設計
快速完成Z軸測量的电動調焦機構
采用了电動調焦機構，大幅度提高了調焦和測量高度、深度时的操作性能。使用Z控制器可以輕松切換粗調和4个级别的微調（800、400、200、50 μm），減輕了工作疲勞。
Z軸控制器 |
- 电動調焦按鈕(上下移動)
- 自動对焦按鈕
- 設置按鈕，用于設置上限和下限
- 停止自動对焦按鈕
- Z軸重設按鈕
- 調焦手柄
- 數據輸出按鈕
- 粗調/微調轉換按鈕
|
配置在易觀察位置上的計數器
|
計數器
|
計數器與显微鏡機體一體化，它的显示器部分與觀察員的視線几乎等高，易于觀察。稍微移動視線就可以确認測量值，便于集中精神觀察样品、調节样品位置。
|
提高邊緣检測能力、外觀检查能力的UIS2光學系统和LED照明
采用了有着高分辨率和高对比度的UIS2光學系统，以及能真實的再現样品色彩、並且色調不受照明亮度影響的LED照明。这種設計大幅度提高了邊緣的可見性和測量能力、外觀检查能力。此外，LED照明不会出現燈光閃爍不定和亮度變化，能減輕长时間工作时的眼部疲勞。
白色LED |
鹵素燈
|
考慮了人眼分辨能力的米字線，使位置調节變得簡單
|
米字線
|
在測量显微鏡中如何正确的对準測量物體和米字線是很重要的。直線校準时，與使用一根直線相比，使用米字線和虚線能得出更为正确的結果。奧林巴斯分析了人眼的这種特性和人眼的分辨能力，在焦面闆上加入米字線和虚線，提高了对準的精度。
|
重複性好的調焦系统
易于追加的高精度自動調焦系统
搭载了單次对焦和跟蹤对焦两種模式。需要謹慎而细密的操作才能完成的目視測量高度和深度，通过靈活運用操作模式可以實現自動化。这样，不仅消除了因个人差异産生的偏差，還能够手不離開XY手柄完成觀察，大幅度提高了Z軸測量的效率。而且，因为屬于中間鏡筒類型，所以能够購買之後續訂安裝。
【一鍵对焦模式】
在粗略对焦狀态下進行自動調焦，能在瞬間将焦點对準視场中心。
【追蹤对焦模式】
在追蹤焦點位置的同时，始終保持对準焦點的狀态。測量时不需要重新調焦，提高了工作效率。
不同物鏡的自動調焦性能一覽表 |
|
物鏡
|
再現性能（2σn-1）※1
|
點直徑※2
|
|
LMPLFLN20×
|
2µm
|
ø5µm
|
|
LMPLFLN50×
|
1µm
|
ø2µm
|
|
LMPLFLN100×
|
1µm
|
ø1µm
|
＊1 本公司标準样品得出的值。
＊2 計算得出的理論值。
只要将图标的偏離对齊，就能高精度測量样品高度的輔助聚焦系统
用于10×～50×物鏡，对應反射明視场和反射暗視场觀察。通过对齊投影在样品上的图标上下偏移，完成对高度的測量。與目視对焦相比，提高了重複性，減小了因个人差异産生的測量偏差。能对應多種样品的图标易于对焦，大幅度縮短了測量时間。
輔助聚焦系统示意图 |
|
前焦點位置
|
焦點位置
|
後焦點位置
|
擴展觀察和測量範圍的附件
反射照明單元
|
反射照明單元
|
備有3種反射照明單元，能对應多種測量範圍。对應測量物鏡和使用物鏡轉換器的金相物鏡，可以用于明視场、暗視场和微分干涉觀察。可以根據用途追加單元，升级系统。
|
旋轉载物台
易于对样品進行平行校準。
MM6-RS2 旋轉式载物台，2型
(用于MM6C-CS150AS和MM6C-CS150) |
MM6-RS1 旋轉式载物台，1型
(用于MM6C-CS100和MM6C-CS100R)
|
白色LED照明單元
|
白色LED照明
|
白色LED光源不会出現燈光閃爍不定和亮度變化，壽命长、省电、小型輕巧。
|
可以分为4个照明的LED照明裝置
|
可以分为4个照明的LED照明裝置
|
以高色温提供清晰影像的反射LED环形照明。可以分为4个照明部分。共有13種照明模式，可以按需選擇合适的照明模式。
|
使用數碼照相機記录和保存數碼影像
三目鏡筒可以安裝數碼照相機。可以保存和記录數碼影像，帮助創建觀察報告。可依據用途從图像質量、功能、使用方便性等方面選擇數碼照相機。
實現測量的系统
搭载了多種功能的運算裝置
|
運算裝置
|
因为无需对样品和载物台進行平行校準所以只需将样品放入载物台後就能立即開始測量。只要輸入點數據就能進行2維運算處理，並在显示器上显示測量中的校準項目和測量項目的说明。測量結果由內置打印機輸出。
此外，可以将獲得的測量數據傳送到电腦，使用表計算软件加工數據。
|
