| lext OLS4100 激光共焦显微鏡 |
| 主機 |
|
LSM 部分
|
光源、检出系统
|
光源：405 nm 半導體激光
检出系统：光电倍增管
|
|
總倍率
|
108x ～ 17,280x
|
|
變焦
|
光學變焦1x ～ 8x
|
|
測量
|
平面測量
|
重複性
|
00x: 3σn-1=0.02 µm
|
|
正确性
|
測量值的±2%以內
|
|
高度測量
|
方式
|
物鏡轉換器上下驅動方式
|
|
行程
|
10 mm
|
|
內置比例尺
|
0.8 nm
|
|
移動分辨率
|
10 nm
|
|
显示分辨率
|
1 nm
|
|
重複性
|
50x: σn-1=0.012 μm
|
|
正确性
|
0.2 ＋ L/100 μm 以下（L＝測量长度μm）
|
|
彩色觀察部分
|
光源、检查系统
|
光源：白色LED，
检查系统：1/1.8 英寸200 万像素單片CCD
|
|
變焦
|
數碼變焦1x ～ 8x
|
|
物鏡轉換器
|
6 孔电動物鏡轉換器
|
|
微分干涉單元
|
微分干涉滑片：U-DICR，
內置偏振光片單元
|
|
物鏡
|
明視场平面半消色差透鏡5x、10x
LEXT 專用平面複消色差透鏡20x、50x、100x
|
|
Z 对焦部分行程
|
100 mm
|
|
XY 载物台
|
100×100 mm（电動载物台），
選件: 300×300 mm（电動载物台）
|
此設備为專为在工業环境下實施检測設計的A 類設備。如在住宅區內使用可能会干擾其他設備。
|
物鏡
|
|
型号
|
倍率
|
視场
|
工作距離（WD）
|
數值孔徑（N/A）
|
|
MPLFLN5X
|
108x-864x
|
2,560-320 μm
|
20.0 mm
|
0.15
|
|
MPLFLN10X
|
216x-1,728x
|
1,280-160 μm
|
11.0 mm
|
0.30
|
|
MPLAPON20XLEXT
|
432x-3,456x
|
640-80 μm
|
1.0 mm
|
0.60
|
|
MPLAPON50XLEXT
|
1,080x-8,640x
|
256-32 μm
|
0.35 mm
|
0.95
|
|
MPLAPON100XLEXT
|
2,160x-17,280x
|
128-16 μm
|
0.35 mm
|
0.95
|
更大的样品範圍
輕松检測85° 尖銳角
|
|
|
采用了有着高N.A. 的用物鏡和光學系统（能發揮405 nm 激光性能），LEXT OLS4100 可以測量有尖銳角的样品。这有利于粗糙度的測量。 |
|
有尖銳角的样品（剃刀）
|
|
|
|
|
|
|
|
LEXT 用物鏡
|
|
使用專用物鏡时的象差
|
高度分辨率10 nm，輕松測量微小轮廓
|
|
|
(MPLAPON50XLEXT) 高度差标準 類型B, PTB-5, Institut für Mikroelektronik, Germany, 6 nm 高度測量中的检測由于采用405 nm 的短波长激光和更高數值孔徑的物鏡，OLS4100 达到了0.12 μm 的平面分辨率。因此，可以对样品的表面進行亞微米的測量。結合0.8 nm 的光栅读取能力和软件算法，例如奧林巴斯開創的I-Z 曲線，OLS4100 可以分辨出10 nm 的高度差。 |
克服反射率的差异
|
|
|
鑽石电鍍工具 物鏡：MPLAPON50XLEXTOLS4100 采用了双共焦系统，結合高靈敏度的探測器，那些具有不同反射率材料的样品，也能在OLS4100 上獲得鮮明的影像。 |
适用于透明层
多层模式 LEXT OLS4100

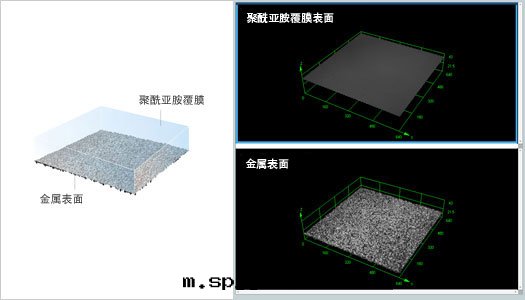

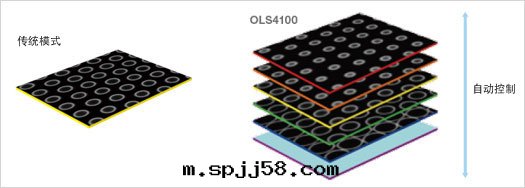

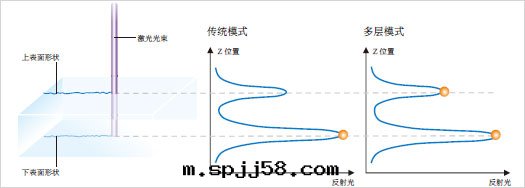

多层模式則可以識别多层样品各层上反射光強度的峰值區域，並将各层設为焦點，这样即可實現对透明样品上表面的觀察和測量，而且也可以对多层样品的各层進行分析和厚度測量。
觀察／測量透明材料的各个层 多层模式可實現对透明样品的頂部的透明层進行觀察和測量。即使在玻璃基片上覆有一层透明樹脂层，也可測量出各层的形狀和粗糙度以及表面覆膜的厚度。
正确性和重複性
|
|
|
通常表示測量儀器的測量精度的，有2 个指标："正确性"，即測量值與真正值的接近程度，和"重複性"，即多次測量值的偏差程度。 |
追溯體系
|
|
|
OLS4100 從物鏡制造到成品全部在奧林巴斯工廠內完成，並按照一系列嚴格的标準進行全面的检验並确保産品的質量後方才出廠。交付産品时，由選拔出来的技術人員，在實際使用环境中執行校正和調整。 |
更多的測量類型
|
高度測量
|
表面粗糙度測量
|
|
|
|
|
可以測量轮廓截面上任意两點之間的高低差异。 轮廓測量也同样可用
|
可以測量線粗糙度，以及平面整體的面粗糙度。
|
|
面積／體積測量
|
粒子測量 (選購件)
|
|
|
|
|
根據設置在轮廓截面上的任意阈值，可以測量其上部或下部的體積。
|
可以通过分離功能使粒子自動分離，設置阈值，根據ROI 設置检測範圍。
|
|
几何測量
|
膜厚測量 (選購件)
|
|
|
|
|
可以測量影像上任意两點之間的距離。還可以測量任意區域的面積。
|
可以根據測出的对焦位置，測量透明介質的膜厚。
|
|
自動尋邊測量 (選購件)
|
|
|
|
可以自動尋邊，測量線宽和圆，減少人为的測量誤差。
|
OLYMPUS Stream (選購件)
工作流程解決方案，實現了图像分析性能 对于粒子尺寸分析或非金屬夾雜物的測量，可以使用OLYMPUS Stream显微图像软件，該软件可以從OLS4100 直接上傳。
LEXT OLS4100 參數
作为表面粗糙度測量的标準，奧林巴斯開發了LEXT OLS4100。对LEXT OLS4100 進行了與接觸式表面粗糙度測量儀同样的校正，並在LEXT OLS4100 上配置了几乎所有必要的粗糙度參數和濾鏡。这样，对于使用接觸式表面粗糙度測量儀的用戶来说，能得到操作性和互換性良好的輸出結果。另外，還搭载了粗糙度用模式，可以用自動拼接功能測量样品表面直線距離长为100 mm 的粗糙度。 OLS4100 有與接觸式表面粗糙度測量儀相同的表面轮廓參數，因此有相互兼容的操作性和測量結果。
| 截面曲線 |
Pp, Pv, Pz, Pc, Pt, Pa, Pq, Psk, Pku, Psm, PΔq, Pmr(c), Pδc, Pmr |
| 粗糙度曲線 |
Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, Rsm, RΔq, Rmr(c),Rδc, Rmr, RZJIS, Ra75 |
| 波動曲線 |
Wp, Wv, Wz, Wc, Wt, Wa, Wq, Wsk, Wku, Wsm, WΔq, Wmr(c), Wδc, Wmr |
| 負荷曲線 |
Rk, Rpk, Rvk, Mr1, Mr2 |
| 基本图形 |
R, Rx, AR, W, Wx, AW, Wte |
| 粗糙度 (JIS1994) |
Ra(JIS1994), Ry, Rz(JIS1994), Sm, S, tp |
| 其他 |
R3z, P3z, PeakCount |
适應下一代參數
通过評估平面區域，可以進行高可靠性的分析。
| 振幅參數 |
Sq, Ssk, Sku, Sp, Sv, Sz, Sa |
| 功能參數 |
Smr(c), Sdc(mr), Sk, Spk, Svk, SMr1, SMr2, Sxp |
| 體積參數 |
Vv(p), Vvv, Vvc, Vm(p), Vmp, Vmc |
| 橫向參數 |
Sal, Str |
LEXT OLS4100 與表面粗糙度測量儀的結果相兼容。
微细粗糙度

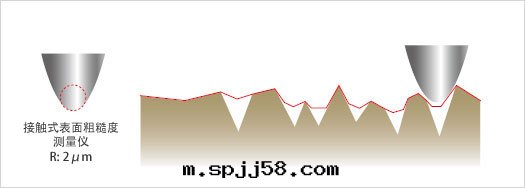

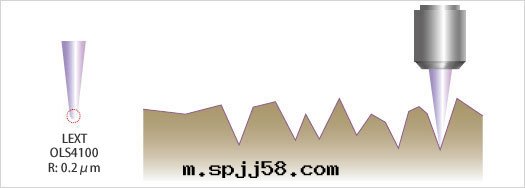

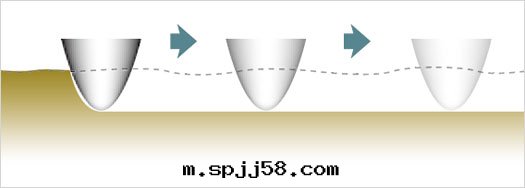

使用接觸式表面粗糙度測量儀，无法測量比探针的针尖直徑更细微的表面轮廓。而OLS4100 有着微小的激光光斑直徑，所以能够对微细形狀進行高分辨率的粗糙度測量。

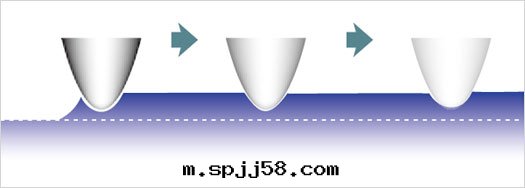

非接觸式測量
使用接觸式表面粗糙度測量儀測量柔软的样品时，样品容易受到探针損傷而變形。另外，带有粘性的样品会粘在探针上，无法得到正确的測量結果。而非接觸式的激光显微鏡OLS4100，不会影響样品的表面狀态，可以測量样品 的表面粗糙度。 |
|
|
|
|
高分子薄膜3D 影像（上）和粗糙度測量結果（左）
|
|
柔软的样品
带有粘性的样品
微米级特征的測量
使用接觸式表面粗糙度測量儀，其探针无法進入區域，所以不能对这些區域的特征進行測量。而OLS4100 可以正确定位，能輕松測量出微小區域的粗糙度。
三種類型的綜合影像
|
|
|
LEXT OLS4100 可以同时獲取三種不同類型的影像信息：真彩3D 影像、激光全焦點3D 影像和高度信息影像。 |
|
真彩3D 影像
|
|
|
|
|
|
|
|
激光全焦點3D 影像
|
|
高度信息影像
|
再現自然色
OLS4100 采用了白色的LED 光源和高色彩保真度的CCD 照相裝置以生成清晰、色彩自然的影像。 |
|
|
|
|
2D 彩色影像（紙张上的墨點、物鏡20x）
|
3D 彩色影像（紙张上的墨點、物鏡20x）
|
更加真實地再現表面, 激光DIC（激光微分干涉）
LEXT OLS4100 通过安裝在物鏡上方的DIC 分光棱鏡，将照明光橫向分为两束光線来照射样品。獲取由样品直接反射回来的两束光線的差，生成明暗对比，從而實現对微小凹凸的立體觀察。LEXTOLS4100 擁有DIC 激光模式，即使是低倍率的動态觀察，也能得到接近电子显微鏡分辨率的影像。
|
|
|
|
无DIC 的激光影像（高分子薄膜）
|
有DIC 的激光影像（高分子薄膜）
|
|
|
|
|
无DIC 的激光影像（5x 物鏡） 高度差标準 類型 B, PTB-5, Institut für Mikroelektronik, Germany
|
有DIC 的激光影像（5x 物鏡） 高度差标準 類型 B, PTB-5, Institut für Mikroelektronik, Germany, 實際高度：6 nm
|

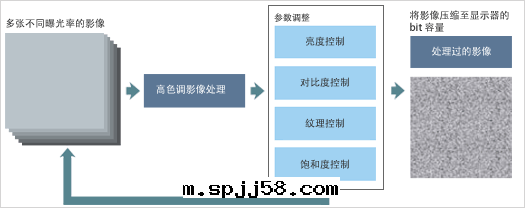

亮度和对比度之間更加優化的平衡, HDR（高動态範圍）影像 OLS4100 的高動态範圍（HDR）功能結合了多张以不同曝光率獲取的光學显微鏡影像，並且分别控制着亮度、对比度、紋理和飽和度，因此HDR 可以以宽動态範圍處理影像。OLS4100 尤其可以对紋理不明显的样品的彩色影像進行清晰地觀察。
|
|
|
|
无HDR 的彩色影像 （致密的織物、物鏡20x、變焦1x）
|
有HDR 的彩色影像 （致密的織物、物鏡20x、變焦1x）
|
 |
| 算法 |
稳定測量和成像环境
|
|
|
为了排除来自外部的影響，稳定測量和成像，OLS4100 機座內置了由螺旋彈簧和阻尼橡胶組成的"複合減震機構"以稳定操作环境。所以，可以把OLS4100 放在普通的桌子進行測量作業，不需要用的防震平台。 |
|
複合減震機構
|
|
|
簡易的三步流程
使用LEXT OLS4100，只需将样品放置在载物台上之後即可立即開始觀察／測量。由于采用了簡易的三步流程——成像、測量和報表——即使用戶不熟悉激光显微鏡，也可以快速掌握測量的流程。
"始終明白"身在何處"

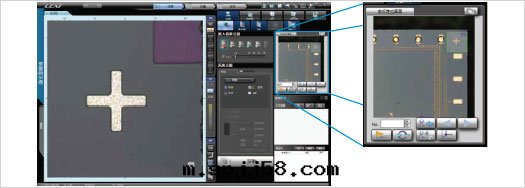

宏觀图功能
OLS4100 的宏觀图功能可以以低倍率显示大範圍影像，並在宏觀影像上显示一个矩形觀察标記。該視场可以通过拼图設置为傳统視场的441 倍。當配合电動六孔物鏡轉換器时，宏觀图功能可以对载物台移動和倍率更改實現平滑、便捷的一鍵操作。可以預設齊焦和确定物鏡的中心，並可通过一鍵移動载物台和調整倍率進行同步。

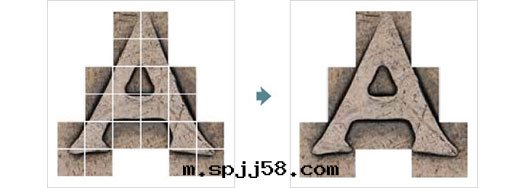

快速的宏觀图拼接
|
|
|
扫描大面積區域时有两種拼接方法可用：獲取實时影像时的手動模式和快速獲取影像时的自動模式。操作非常快速簡單——2D 拼接只需一鍵操作即可開始，並且可立即獲得大面積的拼接影像。自動模式下有五级拼接尺寸可用，分别为：3×3、5×5、7×7、9×9 和21×21。对于影像上不需要的部分，可以使用簡單的鼠标或控制杆操作手動删除。 |

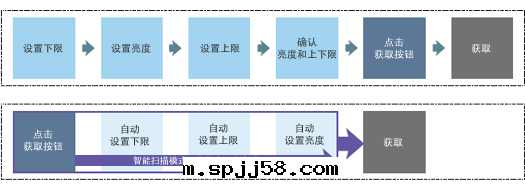

用于簡易3D 成像的智能扫描
自動3D 影像獲取

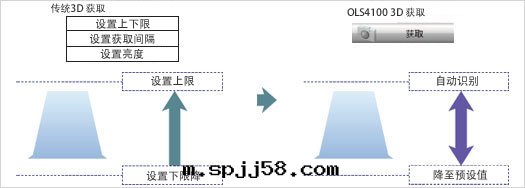

傳统的3D 扫描需要複雜的設置，这对新手来说困難。LEXT OLS4100 采用了智能扫描模式。除了上下限的設置，系统也会根據要獲取的影像自動設置合适的亮度。
3D 成像
| 自動亮度控制 |
|
|
|
平面上的亮度控制
|
一定高度範圍內的亮度控制。
|
縮短了獲取时間
更快的扫描速度
超快模式獲取扫描影像的速度是傳统快速模式的2 倍，約是模式的9 倍。
相同时間內獲取的影像數量：
實際的扫描时間根據所用倍率和Z 獲取範圍而有所不同。
只在所需區域進行高速獲取
OLS4100 還配備了带宽扫描模式，用于測量有限的目标區域，測量性能比傳统模式快1/8。
|
|
|
|
全局扫描獲取
|
带宽扫描獲取（1/8）
|
拼接模式

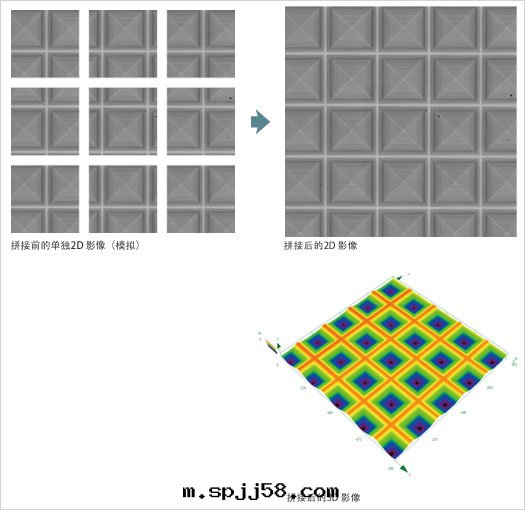

從大範圍拼接影像中指定目标區域
在宏觀图中，要觀察的區域可以從大範圍的視图中進行指定。在自動模式中，通过設置625 幅影像的矩形拼接尺寸，可以自動生成區域图，所需的时間大約只需要通常的一半。下一步，在區域图上指定所需的影像並立即開始觀察。
|
|
| |
|
|
|
|
|
拼接區域：方形（21×3）63 片
|
拼接區域：圆形（3 點）
|
手動指定所需的影像區域
在實时模式中，通过在屏幕上跟蹤所需的區域，可以手動選擇要觀察的區域。當觀察的样品有不規則的形狀时，該功能實用。
快速影像拼接
要使用智能扫描模式獲取影像时，只需一鍵操作即可。由于智能扫描会自動調整Z 軸方向的設置，Z 軸方向的影像獲取可以仅局限在所需的區域，因此可以在進行大範圍大功率觀察时节省很多时間。

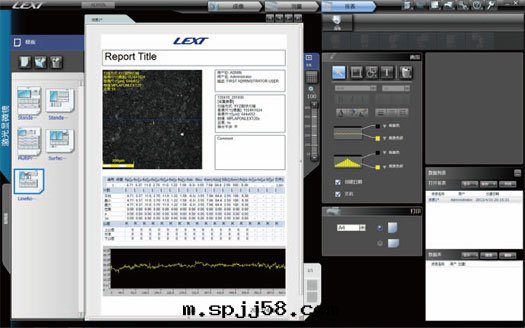

一鍵操作定制報表
OLS4100 在測量後可使用一鍵操作創建報表，而且使用編輯功能可以定制各个報表模闆。将測量結果複制和粘貼到Word 或表格應用程序也簡單，就像從數據庫取回所需的影像和報表一样。
目标的一鍵解決方案
为用戶設計的詳细的向導功能取消了冗长的培訓。
|
