在安裝系统时儀景通也提供了可追溯的校準服務。

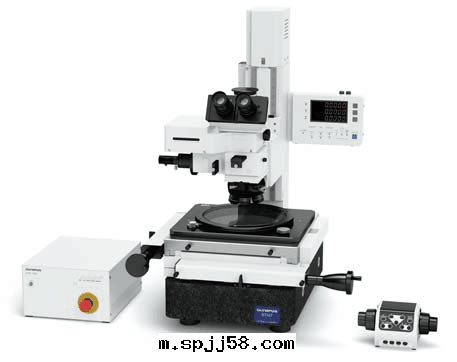

STM7在設計上易用性

提供适合您样品尺寸的载物台

STM7-CS50
50mm x 50mm

STM7-CS100
100mm x 100mm

STM7-CS200
200 mm x 200 mm

STM7-CS300
300 mm x 300 mm

使用相同的显微鏡進行低倍率和高倍率觀察

測量物鏡

由于測量物鏡有长的工作距離，因此可以在对表面起伏較大的样品進行聚焦的时候，无需擔心物鏡與样品之間發生接觸。此外，借助測量物鏡的低倍率能力，可以觀察到較大的視场。

金相物鏡

明场图像

明场图像

在明场觀察之外還可以对應暗场，偏光和微分干涉觀察。

手動調焦和电動調焦两種鏡架可供選擇

STM7系列包括手動調焦和电動調焦两个系列

聚焦控制提供手動型和电動型两種可選方案。請根據样品和測量內容選擇符合您需求的機型，而不需要考慮载物台的尺寸。所有的鏡架均內置Z軸線性标尺，各種型号STM7都可以对應3軸測量。

手動Z軸調焦機型

通过操作調焦旋鈕，可以快速的上下移動Z軸。为測量有各種高度样品的用戶提供了方便。

电動Z軸調焦機型

使用电動調焦裝置可以大幅提高操作性，並減少了進行聚焦和高度測量时的操作疲勞。粗微調焦的同軸旋鈕設計使使用者可以以习慣的類似手動的方式進行操作，同时电動機型還可以配備自動聚焦單元。

控制單元提升了測量显微鏡的操作性

常見問題

• 其他功能需要添置額外的操作單元。操作者无法快速找到相應的操作單元，因而降低測量效率。

• 衆多操作裝置和电源箱、控制箱散布在主機的周圍，占用了寶貴的工作空間。

STM7解決方案

操作裝置

对于STM7系列，只要使用操作裝置能够執行几乎所有的測量显微鏡操作，包括重置計數器、照明控制、調焦和自動聚焦等功能。为了提高效率和方便性，您可以将裝置放在放置的位置，並可以操作。

控制箱

用于手動Z軸調焦機型：
STM7-HS手動操作裝置

用于电動Z軸調焦機型：
STM7-MCZ电動操作裝置

各个單元的电源和通信均被集成在一个控制箱中。即使是添加一些可選功能比如聚焦導航功能也不需要增加額外的电源裝置，这样的設計可以減少占用工作空間。

提高了觀察和測量效率的光源管理器

常見問題

• 傳统測量显微鏡使用的模拟旋鈕調节方式不能實現光強的定量控制。 这样每次測量时的光強无法保持一致，導致測量值也發生變化。

• 使用傳统測量显微鏡时，每次切換物鏡後都需要調节光強，这使得工作流程低效。

STM7解決方案

能够定量掌握光源亮度的數字式显示

STM7的光強可定量显示，这样就能保證在相同条件下實施觀察和測量。

物鏡切換时，无需手動調节光強

光強度管理器可以與編碼物鏡轉盤配置配套使用。带編碼物鏡轉盤会自動識别目前使用的物鏡，結合光源管理器的預設值功能，可以为每个物鏡注册照明方式和光強。这样每當切換物鏡後，可以自動調节光強和調整照明方式。象以前每次切換倍率後手動調节光強的操作，現在就可以省略了。



5x物鏡光強 50

20x物鏡光強 70

100x物鏡光強 120

可拆卸計數器能检查測量結果和設備狀态。

常見問題

• 需要检查諸如照明狀态等設備運行狀以及測量結果时，因为是在不同單元上显示使操作變得繁琐。

STM7解決方案

計數器

計數器带有显示設備狀态和設置的指示燈，可以簡單的實現对設備當前設定狀态的确認。X、Y和Z軸的單位可以在0.1 μm和1 μm之間切換，此外，還可以在毫米、微米、英寸和密耳之間切換显示單位。

可拆卸式計數器

无論是安裝在鏡架上還是放置在工作台上，可拆卸式計數器都可以根據用戶的使用狀況和使用习慣放置位置。當用戶站着進行測量时，可以将計數器安裝在和觀察位置大致相同高度的鏡架一侧，以方便輕松的觀察和检查結果。當用戶通过數碼相機在显示器上進行觀察和測量，或使用电動Z軸調焦機型时，只需将計數器和操作裝置放在工作台上即可進行作業。

計數器安裝在鏡架上


計數器放置在工作台上

自動聚焦系统重複性

常見問題

• 進行目視測量时，不同的操作者会測得不同的高度測量值。此外，这種測量方法耗时，效率低下。

STM7解決方案

聚焦系统

通过将图案投影在視场範圍內，由操作者确認上下图案的重合情況，儀景通的聚焦導航系统實現了重複性高的高度測量操作。普通的目測觀察進行高度測量时，即使是看上去非常清晰的已经完全合焦的图像，也会出現微小誤差。而使用STM7的聚焦導航系统，只需匹配标記便可進行測量，因此減少了操作者的主觀性对測量結果造成的影響。

目視高度測量

聚焦導航系统

焦點下方

焦點位置

焦點上方

---

高度測量

常見問題

• 進行目視測量时，不同的操作者得出的高度測量結果也会不一样。

• 手動高度測量需要操作者反複進行移動载物台，使用旋鈕調焦的操作，这使測量既耗时又低效。

• 很難对微小的物體聚焦，比如引線。

STM7解決方案

自動对焦單元：再現性和聚焦速度

无論操作者的经验如何，使用STM7用自動对焦單元均可以在實現高度測量。即使是粗糙或傾斜的样品表面，利用主動反射、共聚焦方法都可以實現稳定对焦，而小直徑的激光，也能保證对微小物體，比如引線的自動对焦。

單次对焦模式



執行自動聚焦後，可完成從大致的聚焦狀态轉为視场中心的清晰对焦。

追蹤模式

啟用追蹤模式後会随样品表面的高低起伏自動对焦，即使在移動工作台的情況下，也可以保持合焦狀态。这使得操作者在手不需要離開X和Y手柄的情況下也能實施觀察，從而提高了Z軸的測量效率。

---

實現觀察與測量範圍拓展的配件

带編碼物鏡轉盤

将編碼物鏡轉盤與數碼照相機配套使用可以在觀察过程中在屏幕上显示物鏡的放大倍率，以方便您記录倍率。同时切換倍率时也能與软件中記录的校準值和光強連動調整設置。 有明场物鏡和明暗场物鏡两種供您選擇。

---

MM6-EMO /正像單目鏡筒

正立图像用單目鏡筒。可與MM6-OCC10×（带十字線的目鏡）配套使用。

---

STM7-FS/ 腳踏開關

實現了不需要用手進行數據傳輸，使操作者可以在手不離開X和Y手柄的情況下完成測量。

---

SZ-LW61/ 白光LED照明單元

小型，輕便，使用壽命长，功耗低等特點。此外，这款LED照明單元也不会發生閃爍和亮度波動。

---

SZX2-ILR66+SZX-RHS/ LED环形照明裝置+手動控制單元

SZX-RHS手動控制單元可以實現SZX2- ILR66反射LED环形照明裝置的四段照明，並提供具有較高色温的清晰图像。可以從13種模式中選擇照明。

---

旋轉载物台

使用微調旋鈕可以輕松實現对样品的平行对齊。

STM7-RS100 用于STM7-CS100 100 mm×100 mm载物台

STM7-RS200 用于STM7-CS200 200 mm×200 mm载物台

STM7-RS300 用于STM7-CS300 300 mm×300 mm载物台

---

測量支持系统

对于显示測量显微鏡輸出的數據和图像来说，看的越清楚也就能更方便更快捷地使用和測量。該软件亦可與數碼相機結合使用。

STM7規格

			小型鏡架	中型鏡架	大型鏡架
光學系统			UIS2光學系统(无限遠校正)
显微鏡鏡架	觀察方法		BF/DF/DIC/KPO*1
	反射/透射		反射/透射
	照明系统		白色：用于反射光照明，綠色：用于透射光照明，功耗： 10 W
	聚焦	电動/手動	手動 [手動型]
			电動 [电動型]
		行程	175 mm		145 mm*2
		FOCUS 按鈕: 粗移速度	8 mm/s [电動型]
		微調焦速度 (可變)	800 µm/400 µm/200 µm/50 µm (旋轉一周移動量) 4 檔可選 [电動型]
		測量高度	175 mm*3, 120 mm*4		145 mm*3, 90 mm*4
	物鏡		測量物鏡/金相物鏡
觀察筒			正像單目鏡筒，正像三目筒(100:0/0:100)
载物台	行程		50(X)x50(Y)mm	200(X)x200(Y)mm	300(X)x300(Y)mm
			100(X)x100(Y)mm
	測量精度		50 mm 行程:(3+L/50)µm	(3+4L/200)µm	(3+6L/300)µm
			100 mm 行程:(3+L/100)µm
計數器显示	軸數		3軸
	單位		毫米/微米/英寸/密耳
計數器显示> 分辨率			0.1μm
外形尺寸	[手動型]		466(宽)x583(长)x651(高)mm	606(宽)x762(长)x651(高)mm	804(宽)x1024(长)x686(高)mm
	[电動型]		466(宽)x583(长)x811(高)mm	606(宽)x762(长)x811(高)mm	804(宽)x1024(长)x844(高)mm
重量	[手動型]		約84kg	約152kg	約277kg
	[电動型]		約92kg	約159kg	約284kg
備注			*1: 簡易偏光觀察  *2: 使用大型鏡架STM7-LF/STM7-LFA时，可以将高度为100 mm或以下的样品放置在光軸後方180 mm或以上距離的地方。  *3: 采用金相显微鏡使用的物鏡  *4: 采用測量显微鏡使用的物鏡
