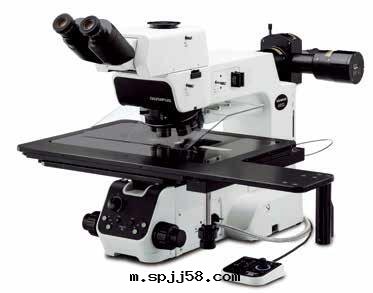

MX63和MX63L显微鏡系统支持检測尺寸达300毫米的晶圆、平闆显示器、印刷电路闆以及其他样品的質量。这些符合人體工學設計的人性化系统采用模块化設計，可在各種應用中實現較優觀察条件。結合儀景通Stream图像分析软件使用时，從觀察到生成報告的整个检測流程更簡潔直觀。

滿足电子行業需求

• 功能性：滿足电子行業的人體工學和安全性要求而設計的附加功能以增強分析能力。
• 人性化：簡潔的显微鏡設置使用戶調整和再調用系统配置變得更为輕松。
• 成熟的成像技術：我们成熟可靠的光學器件和成像技術可獲得清晰图像，並完成可靠检測。
• 模块化：用戶可通过選擇适合其應用的模块進行系统定制。

分析工具

MX63系列的各種觀察功能可生成清晰的图像，讓用戶能够对样品進行可靠的缺陷检測。全新照明技術以及儀景通Stream图像分析软件的图像采集選項为用戶評估样品和存檔检測結果提供更多選擇。

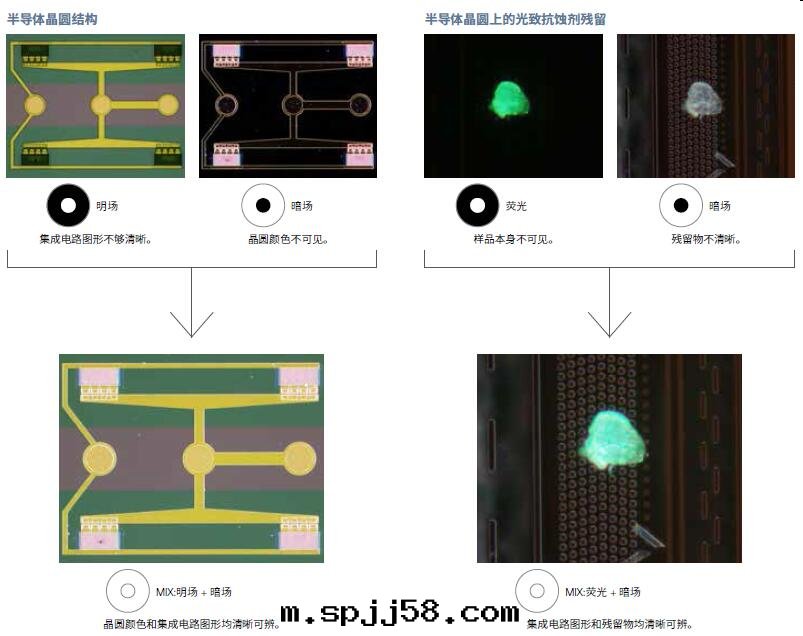

從不可見到可見：MIX觀察與采集

通过暗场與明场、熒光或偏光等其他觀察方法結合使用，MIX觀察技術能够獲得特殊的觀察图像。MIX觀察技術可讓用戶發現用傳统显微鏡難以觀察的缺陷。暗场觀察所用的环形LED照明器具有可四象限分段照明的定向暗场功能。該功能可減少样品光暈，有助于觀察样品的表面紋理。

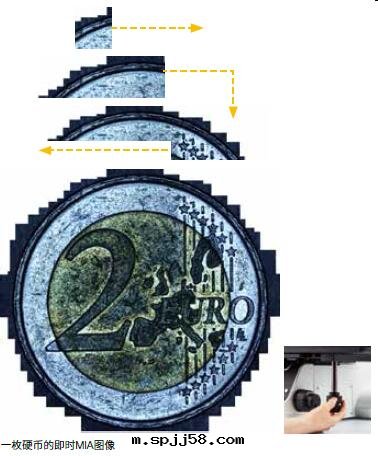

輕松生成全景图像:即时MIA

利用多图像拼接(MIA)功能, 用戶移動手動载物台上的XY旋鈕即可輕松快速地完成图像拼接—电動载物台无需該操作。儀景通Stream软件利用图案識别生成全景图像，讓用戶獲得更宽的視场。

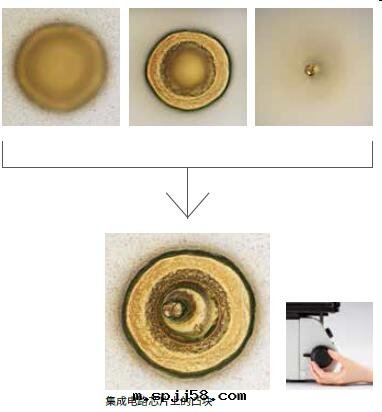

生成全聚焦图像:EFI

儀景通Stream软件的擴展聚焦成像(EFI) 功能可采集高度超出景深範圍的样品图像。EFI将这些图像堆疊在一起生成單幅全聚焦样品图像。EFI配合手動或电動Z軸载物台使用，可輕松生成結構可視化的高度图像。EFI图像可在儀景通Stream桌面软件內離線生成。

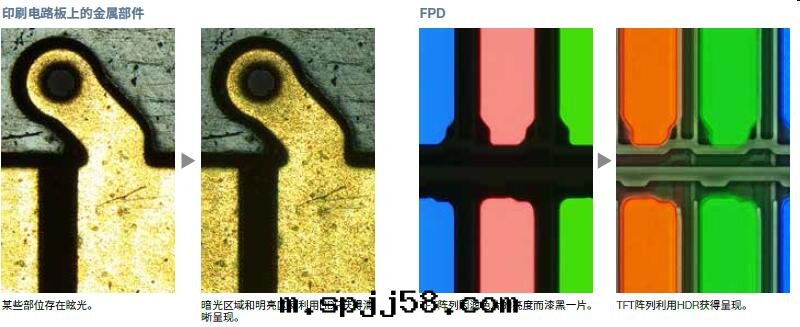

利用HDR采集明亮區域和暗光區域

利用成熟的图像處理技術，高動态範圍(HDR)可在图像內調整亮度差异，以減少眩光。HDR改善了數字图像的視覺品質，從而有助于生成報告。

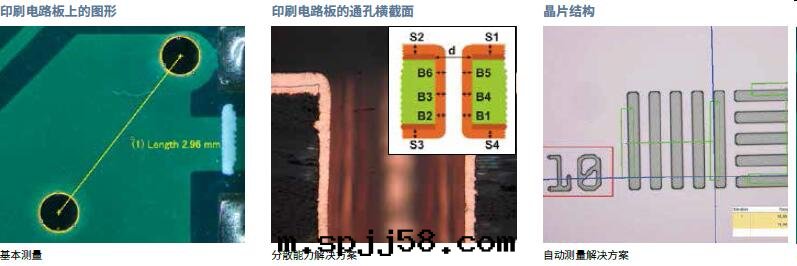

從基本測量到分析

測量对于品質、工藝控制和检測重要。基于这一想法，即便入門级儀景通Stream软件包也包括交互測量功能的全部菜單，並且所有測量結果與图像文件一起保存以便日後調用文檔。此外，儀景通Stream材料解決方案可为複雜图像分析提供直觀的工作流界面。點擊按鈕，图像分析任務即可快速完成。可大幅度縮減重複性任務的處理时間，使操作人員的精力集中在检測工作上。

高效的報告創建

創建報告所用的时間常常比采集图像和測量還长。儀景通Stream软件提供了直觀的報告創建功能，能够根據預先設定的模闆多次創建專業複雜的報告。編輯簡單，報告可導出为MicrosoftWord或PowerPoint文件。此外，儀景通Stream報告功能能够对采集的图像進行數碼變焦和倍率放大。報告文件大小适中，通过电子邮件進行數據傳遞更加方便。

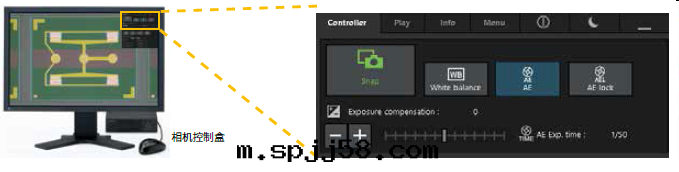

獨立相機選項

使用DP22或DP27显微鏡相機的MX63系列是一套成熟的獨立系统。該相機采用几乎不占空間的緊湊型控制盒控制，在采集清晰图像以及進行基本測量工作的同时讓實验室空間得到充分利用。

支持潔淨室合規性的設計

MX63系列專为潔淨室工作而設計，並有效降低样品污染或受損的風險。該系统采用人體工學設計，可帮助用戶在长时間使用中保持舒适。

選配晶圆自動搬送機 — AL120系统*

選配的晶圆自動搬送機可安裝在MX63系列上，實現无需使用鑷子或工具即可安全地将矽及複合半導體晶圆從晶圆匣運送到显微鏡载物台上。良好的性能和可靠性能够安全、高效地对晶圆正面和背面進行宏觀检測，同时搬送機還可帮助提高實验室工作效率。

*AL120系统未在欧洲上市。AL120系统設計用于要求EMC性能的工業环境。在住宅环境使用可能会影響到其他設備使用。

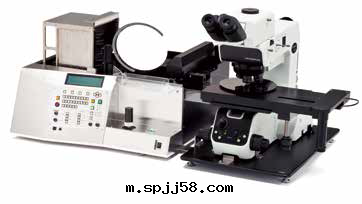

MX63系统與AL120晶圆自動搬送機結合使用(200毫米型号)

快速、清潔的检測

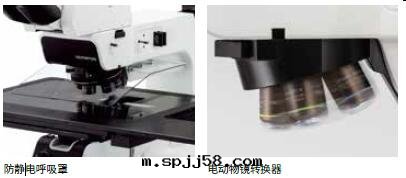

MX63系列可實現无污染的晶片检測。所有电動組件均安裝在防護結構壳內，显微鏡鏡架、鏡筒、呼吸防護罩、及其他部件均采用防静电處理。

电動物鏡轉換器的轉速比手動物鏡轉換器更快更安全，縮短检測間隔时間的同时讓操作人員的手保持在晶圆下方，避免了潛在的污染。

系统設計實現高效觀察

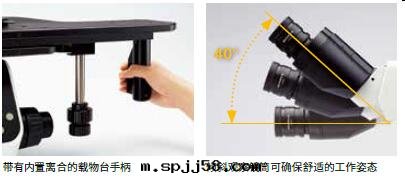

利用內置離合和XY旋鈕，能够實現对载物台運動的粗調和微調。即便针对諸如300毫米晶片这样的大尺寸样品，载物台也可帮助實現高效的觀察。

傾斜觀察鏡筒的擴展範圍可讓操作人員以舒适的姿态坐在显微鏡前工作。

适合所有晶圆尺寸

該系统可配合各類150–200毫米和200– 300毫米晶圆托架和玻璃台闆使用。如果生産線上的晶圆尺寸發生變化，可更改载物台或鏡架。有了MX63系列，各種载物台均可用于检測75毫米、100毫米、125 毫米和150毫米晶圆。

       晶圆托架和玻璃台闆

全面可定制

MX63系列設計用于讓用戶能够選擇各種光學器件滿足其特定的检測和應用需求。該系统可使用所有觀察方法。用戶還可從一系列的儀景通Stream图像分析软件包中進行選擇，以滿足其特定的图像采集和分析需求。

两个系统兼容多種样品規格

MX63系统能够检測尺寸达200毫米的晶圆，而MX63L更大可检測300毫米的晶圆，两款有相同的較小占用空間。MX63系列的模块化設計可輕松地根據您的需求定制显微鏡。

                           MX63                                                  MX63L

紅外兼容性

紅外觀察可利用紅外物鏡實現，該物鏡可用于透过矽材料成像讓操作人員實現对封裝和安裝在印刷电路闆上的集成电路芯片內部進行无損检測。5X到100X紅外物鏡可實現從可見光波长到近紅外波长的色差校正。

     紅外物鏡                        常規图像                               采用色差校正的图像

按您自己的要求打造儀景通系统

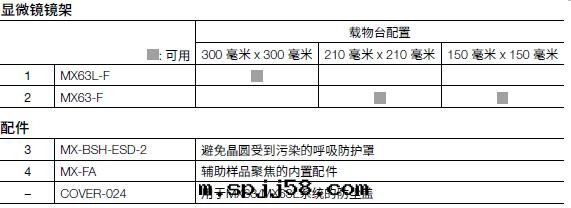

显微鏡鏡架

有两種显微鏡鏡架；一種可容納200毫米的晶圆，另一種可容納300毫米的晶圆。諸如聚焦輔助功能和呼吸防護罩等配件可提高您的检測效率。

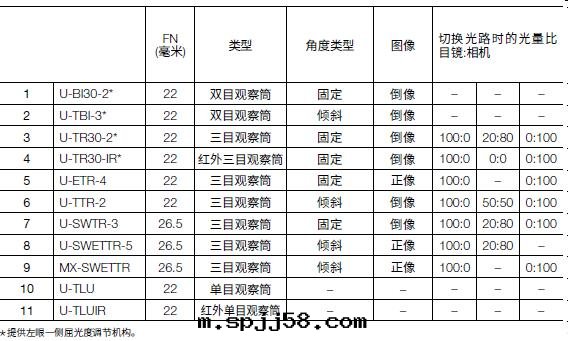

 鏡筒

 用于通过目鏡觀察图像或者利用相機進行觀察，根據成像類型和操作者在觀察过程中的姿勢選擇鏡筒。

目鏡

目鏡可讓用戶通过显微鏡進行直接觀察。根據視场要求選擇。

载物台

载物台和载物台闆可用于放置样品；根據您样品的大小和形狀進行選擇。

光源

光源和电源用于为样品照明。根據觀察方法選擇适當的光源。

物鏡轉換器

安裝物鏡和滑块。根據所需的物鏡數量及類型以及是否需要滑块選擇物鏡轉換器

滑块

選擇滑块彌補傳统明场觀察不足。DIC滑块可提供有關样品的形貌信息，並可選更大化对比度或分辨率。MIX滑块利用暗场路徑上的分段LED光源實現照明靈活性。
