影像測量系统
|
|
|

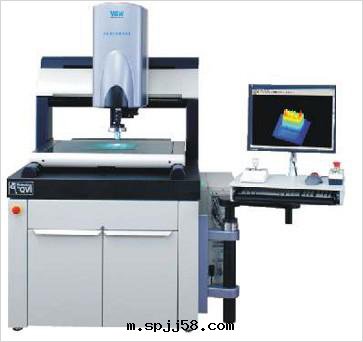

VIEW Benchmark 450非接觸式光學測量儀體現了VIEW的性能和風範。其450 x 450 mm的大行程平台，既适合測量大号的工件，也可一次批量測量多个小零件組。光學、照明、可選配的TTL激光、以及图像處理能力使Benchmark 450成为計量系统。
可選的软件包增強系统的通用性：
CAD 導入(DXF/IGES) 软件
形狀拟合和分析软件
離線編程软件
QC-Calc™ Statistical Process Control (SPC) —實时分析和報告软件
Elements™ CAD To Measure測量软件
|
特征：
測量範圍：450 x 450 x 200 mm
65公斤承载力
亞微米的光栅尺分辨率
平台移動速度X-Y: 150 mm/秒; Z: 100 mm/秒
誤差映射：在XY平面非線性二維糾錯
双重放大光學系统
可編程多色环形燈(PRL)選項
TTL激光選項，自動聚焦和扫描功能
图像處理性能
双通道，數字式，1.4兆像素的單色相機; 4:1的比例
次像素精度： 1/10 - 1/50 pixel
測量软件和數據分析工具可供選擇
平均无故障工作时間 MTBF ≥ 8,000 小时
Benchmark的應用範圍包括：
. SMT/电子元气件
PCB闆和Stencil
SMT元件貼裝
锡膏/环氧數脂胶點
芯片载體和托盒
噴墨打印機墨盒
引線框，引線接合，柔性線路闆，連接器
光纖組件和MEMs
. 數據存儲
Wafer carriers and row bar pallets
滑块和懸臂組(HGA)
懸置件
. 注塑和機加工件
模具和刀具
醫疗設備
燃料噴射部件
手表組件
