關鍵尺寸的自動化光學測量系统

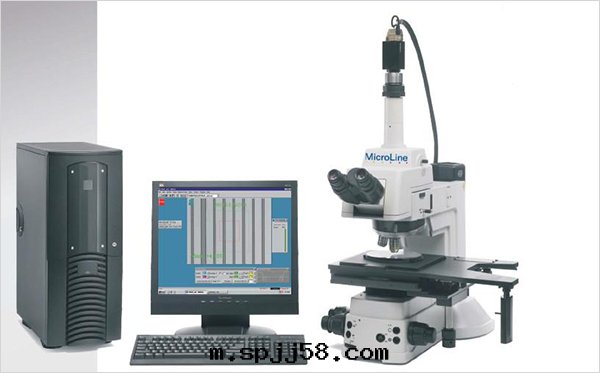

MicroLineTM 300是一款測量晶圆、光罩、MEMS和其他微加工設備等關鍵尺寸的自動化測量系统。該系统配備了光學显微鏡和移動平台，可对200mm的晶圆上0.5µm到400µm的特征尺寸進行全自動的精視场測量。
- 200 x 200mm X-Y平台
- 基于視覺的自動聚焦獲得影像質量
- 自動照明可編程光強
- 用于測量透明层、不規則邊緣的線、厚膜等的強勁性能
- 完全可編程的序列，包括自動聚焦和關鍵尺寸測量
- 电動的6目物鏡轉換器，软件控制
- 可選的透射照明
技術規格：
- 測量行程: 200 x 200 x 25mm (XYZ)
- 平台運行: 交叉滾軸手動同軸定位和快速釋放
- 視场內的測量精度: 0.010µm (用100x物鏡)
- 特征尺寸: 視场內0.5µm - 400µm
- FOV測量重複性: <0.010µm on wafers (用100x物鏡)
<0.005µm on photomasks (用100x物鏡)
- 照明: 石英鹵素燈, 反射光,自動照明
- 低噪音CCD VGA格式摄像头
- 图像處理60幀每秒
MicroLine 300的典型應用包括：
- 晶圆
- 光罩
- MEMS
- 微型組件
測量類型:
1. 關鍵尺寸:
線宽 Linewidth
节距 Pitch
間隙 Spacing
2. Overlay
Multi-layer registration
Box in box
Circle
Edge roughness
Butting error
