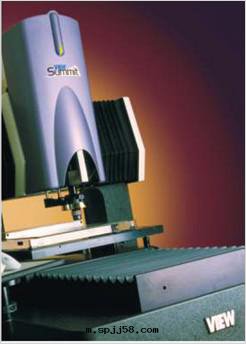

大量程影像測量系统
|
|
VIEW Summit的測量速度为近線生産工藝监控和質量保證。其200 mm/秒的XY平台移動速度以及可選配的X-Y无阻力線性馬达驅動（可达400mm/秒），保證了車間环境中很高的生産力。
有两大量程供選擇的Summit，是測量大型封裝工件的理想工具，如印刷电路闆、模闆、平闆显示器、蝕刻闆、掩模图案，或小工件的嵌套組。
可選的软件包增強系统的通用性：
- CAD 導入(DXF/IGES) 软件
- 形狀拟合和分析软件
- 離線編程软件
- QC-Calc™ Statistical Process Control (SPC) —實时分析和報告软件
- Elements™ CAD To Measure測量软件
- VIP (VIEW界面程序) — 可選的VIEW vsm操作者界面直接鍊接到數據分析
|
特征：
- 測量範圍： 450 x 600 x 150 mm
- 50公斤承载力
- 亞微米的光栅尺分辨率
- 平台移動速度X-Y: 200 mm/秒; Z: 100 mm/秒
- 可選的X-Y无阻力線性馬达驅動，平台速度400 mm/秒
- 誤差映射：在XY平面非線性二維糾錯
- 双重放大光學系统，固定鏡头，內部放大1-4倍
- 可編程LED平台背光及同軸表面光照明
- 可編程多色（紅、藍、綠、複合白色）环形燈(PRL)選項
- TTL激光選項，有自動聚焦和扫描功能
- 三角和共焦激光位移傳感器選項
- SpectraProbeTM 高分辨率彩色傳感器選項
- 图像處理性能
- 双通道，數字式，1.4兆像素的單色相機; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- Anthro Cart Operator工作站，90 x 90 x 128 cm; 40kg
- 可選配一體式可調节高度的工作站活動臂及平台，上可放置平闆显示器、鍵盤鼠标及周邊設備
- 測量软件和數據分析工具可供選擇
- 平均无故障工作时間 MTBF ≥ 8,000 小时
Summit的應用範圍包括：
半導體/电子
PCB闆與Stencil
光罩
引線框，引線接合，柔性線路闆，連接器
SMT元件貼裝
锡膏/环氧數脂胶點
芯片载體和托盒
噴墨打印機墨盒
數據存儲
磁盤介質基闆
滑块和懸臂組(HGA)
Wafer carriers and row bar pallets
精密注塑和機加工件
模具和刀具
醫疗設備
燃料噴射部件
手表組件
Wafer carriers and row bar pallets
注塑和機加工件
模具和刀具
醫疗設備
燃料噴射部件
手表組件
